齿式联轴器位移数据及工作原理

本文来源: 发布日期:2019-09-03 6697 次浏览

齿式联轴器起初是作为代替部分齿轮联轴器而设计的,因此它的联接方式如同齿轮联轴器,也有二种结构,一种是用单个弹性柱销齿式联轴器直接与主、从动轴联接,另一种是用两个带中间轴联轴器分别与主、从动轴相联。弹性柱销齿式联轴器比齿轮联轴器制造简便,安装容易,重量轻,大多数情况其直径都小于齿轮联轴器,且不需润滑,维护方便,并且具有一定的弹性和吸振性能,但使用的温度不应超过70℃。目前,弹性柱销齿式联轴器已有标准。
齿式联轴器利用若干非金属材料制成的柱销置于两半联釉器凸缘的孔中以实现两半联轴器的联接。弹性柱销联轴器中的弹性柱销,其材料以单体浇铸尼龙6为左,也可用物埋机械性能不低于单体浇铸尼龙6的其他工程塑料。弹性柱销联轴器的结构简单,装拆换弹性元件比较方便,不需要沿轴向移动两半联轴器。此外,由于单体浇铸尼龙6的强度高于像胶,而且还具有较好的耐磨性,所以虽然弹性不及橡胶,但当两轴相对位移不大时,尤其是在有角位移的情况下,尼龙柱销的使用寿命超过橡胶弹性套。

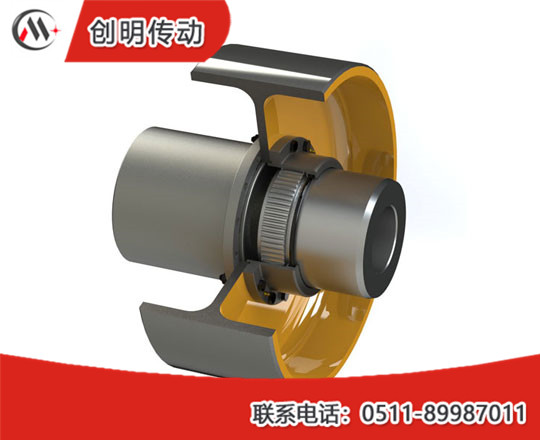

齿式联轴器

不过尼龙有吸水性,尺寸稳定性较差,同时导热率低,热膨胀系数大、在设计和使用中应加注意。弹性柱销联轴器主要用在冲击载荷不大或仅承受起动和正反转换向时引起冲击的传动轴系。补偿两轴相对位移的能力,一部分是依靠尼龙的弹性,同时还由于柱消与柱销孔的配合间隙,由于尼龙弹性差,配合间隙太大又会使接触条件恶化,加速磨损,所以为了增加补偿量,可将柱销的一端制成鼓形,其鼓度半径为柱销直径的2~4倍。
在检查弹性柱销联轴器,从拆出来的尼龙销来看,柱销上有很多台阶。其原因可能是由于柱销与柱销联轴器孔间间隙太小,柱销联轴器受到柱销的阻力而不能自由移动,会停在某一位置,使柱销逐步磨损形成台阶,再经过长期运行形成很多台阶。台阶的存在又使两半柱销联轴器之间的间隙逐步增大。电机轴承为滚动轴承,由于风机轴位置相对固定,导致电动机主轴向后窜动,轴向受到较大力,旋转时轴瓦端面与轴肩之间摩擦较大,将轴瓦端面烧毁。
