膜片联轴器是机械通用零部件

本文来源: 发布日期:2019-09-09 800 次浏览

联轴器属于机械通用零部件范畴,用来联接不同机构中的两根轴(主动轴和从动轴)使之共同旋转以传递扭矩的机械零件。联轴器由两部分组成,分别与主动轴和从动轴联接。固定式凸缘联轴器与金属膜片联轴器对比,传统用固定式凸缘联轴器特点,严格对中并在工作中不发生相对位移,且两轴瞬时转速相同,构造简单,成本低,可传递较大转矩,不允许两轴有相对位移,无缓冲,拆卸时主机需作轴向移动等。
金属膜片联轴器是一种新型、高性能的金属弹性元件挠性联轴器,靠膜片的弹性变形来补偿所连两轴轴线间的三向偏移,有缓冲和吸振的能力,承载能力大,结构简单,易于维修,安装、拆卸方便,拆卸时主机可不作轴向移动,具有很高的装配重复性等特点。经过对比可以看出,金属膜片联轴器能补偿所连接两轴轴线间的三项偏移,对两轴的对中性要求不是很高,因此在生产中适用性很强,因此选用金属膜片联轴器替代固定式凸缘联轴器来解决低温泵因对中不正导致的轴承、机械密封损耗等问题。

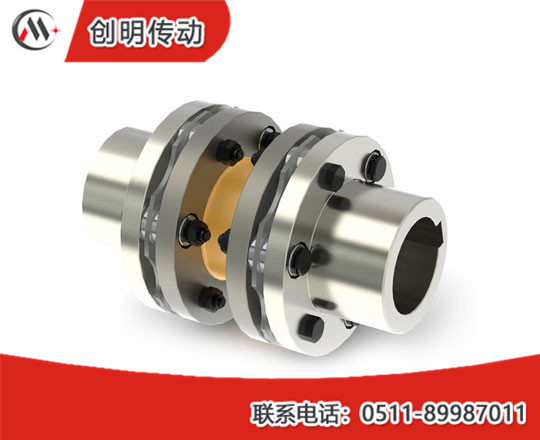

膜片联轴器

金属膜片联轴器膜片结构;金属膜片联轴器由两端轴、膜片组、中间轴和连接螺栓组成。膜片是膜片联轴器的关键元件,由一定数量的薄不锈钢涂层膜片叠合而成,用特制的铰制孔螺栓交错地与两半联轴器连接,通过它传递扭矩和运动。左端轴套,膜片上相邻两孔的螺栓分别与两端轴和中间轴相连接,即螺栓相间反向布置。膜片传递转矩时,转矩是通过主动螺栓利用膜片元件带动从动螺栓,沿螺栓分布圆切线方向传递的,带动设备运转。
