齿式联轴器设计精度明确规定

本文来源: 发布日期:2019-10-21 6647 次浏览

齿式联轴器材质要是设计不够合理的话,齿式联轴器的齿顶部位会达不到所要求的精度,如果齿式联轴器安装过大的话,很可能引起齿式联轴器齿部的顶隙消失不见。还有的常见故障就是齿式联轴器的油的质量太差,在齿式联轴器运作时会影响齿式联轴器的工作效率。齿式联轴器在工作时,两轴产生相对位移,内外齿的齿面周期性作轴向相对滑动,必然形成齿面磨损和功率损耗,因此齿式联轴器需在良好润滑和密封的状态下工作。
齿式联轴器是由齿数相同的内齿圈和带外齿的凸缘半联轴器等零件组成。外齿分为直齿和鼓形齿两种齿形,所谓鼓形齿即为将外齿制成球面,球面中心在齿轮轴线上,齿侧间隙较一般齿轮大,鼓形齿联轴器可允许较大的角位移,可改善齿的接触条件,提高传递转矩的能力,延长使用寿命。齿式联轴器径向尺寸小,承载能力大,长用于低速重载工况条件的轴系传动,高精度并经动平衡的齿式联轴器可用于高速传动,如染汽轮机的轴系传动。由于鼓形齿式联轴器的角向补偿大于直齿式联轴器。

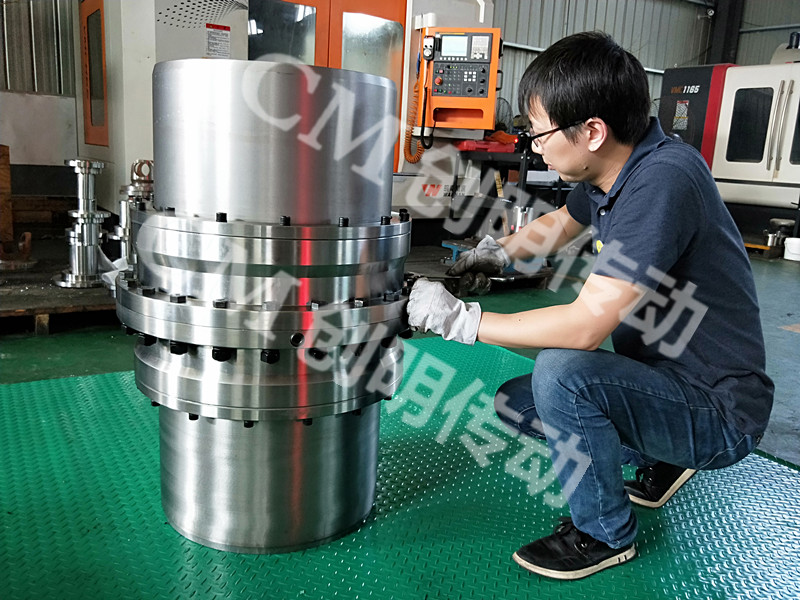

齿式联轴器

齿式联轴器安全运行的保证的润滑,润滑也是减缓磨损。在齿根弯曲强度和齿面接触强度足够的条件下应以有较大的重合度来确定齿宽,不应盲目增加齿宽,以免使结构尺寸不必要的增加。一般齿宽系数为8-14。小齿宽应由允许的齿根应力来确定,还要考虑由轴间倾角引起的着力点沿齿宽位移所需要的宽度。齿式联轴器使用寿命的重要途径,齿宽系数影响轮齿的齿根弯曲强度和齿面接触强度,齿宽系数越大,这两项强度越大,齿宽系数影响重合度,在齿宽系数小于一定值的范围时,其值的增大对重合度增加影响较大。
在大于这个一定值时,器值的增大对重合度增加影响变小,对于圆弧鼓度曲线的鼓形齿式联轴器,齿宽还是确定鼓度圆半径也侧隙的参数,齿宽越大,鼓度圆半径越大,所需要的侧隙也越大。在轴间倾角处于 大时不出现棱边接触现象;轮齿集中载荷越小越好,而齿面曲率与鼓度圆周率成正比,因此鼓度圆半径尽可能大。鼓度曲线曲率半径与内齿单侧减薄量成正比,因此鼓度圆半径应尽可能大。鼓度曲线曲率半径与内齿单侧减薄量成正比,即它与齿的啮合间隙有关。
