卷筒联轴器安装结构特点及相对位置润滑

本文来源: 发布日期:2020-11-17 6297 次浏览

卷筒联轴器主要用于起重设备中起升机构的减速器输出轴与钢丝绳卷筒的联接,也适用于其它类似的既传矩又承受径向载荷的机械设备,但不能用作需承受轴向载荷的传动。卷筒联轴器分为卷筒球面滚子联轴器和卷筒用齿轮联轴器,联接型式分为渐开线花键和圆柱形联孔联接。卷筒用齿轮联轴器由内齿圈、外齿轴套及两侧端盖等件组成,具有补偿两轴相对位移的性能。
卷筒联轴器与减速器、卷筒安装前,我们先检查配合表面,不得有毛刺、油污等,对涂有防锈油脂的配合表面应先清洗掉防锈油脂;卷筒联轴器若采用整套热装,考虑到密封圈的耐热性,要求加热时间不超过4h,温度不大于130℃;我们将卷筒直径间隔90°,测量减速器的端面与卷筒端面之间的距离,所测得任意两个值的差值不大于0.8mm;联轴器与卷筒的联接采用8.8级的螺栓;卷筒联轴器安装后,应打入润滑油,直至排气溢出油为止,高温环境作业应选用锂基油脂。

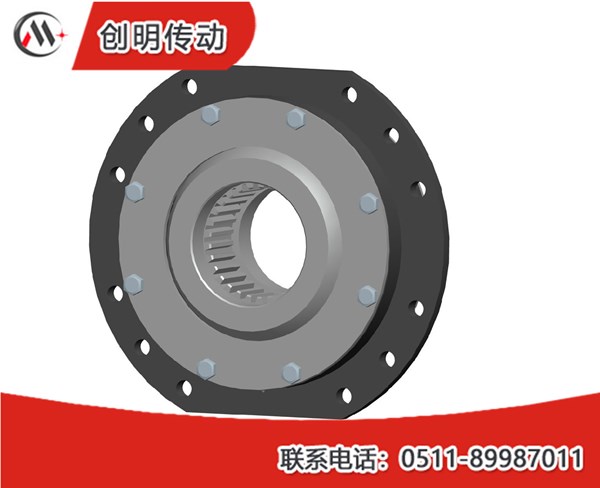

卷筒联轴器

卷筒联轴器的磨损量指针与磨损量刻度之间的相对位置,联接螺钉和润滑状况等,至少每3个月检查一次。若指针超出刻度范围,则需要更换。联轴器至少每年加一次润滑油脂;卷筒与联轴器的联接方式分为中间法兰联接和直接联接;在装配时应尽可能使油杯的出口方向与联轴器径向一致;我们为了方便加油,可用油管将油杯向外引出,油杯应低于卷筒边缘。卷筒联轴器具有工作稳定,能承受很的径向载荷和传递较大的转矩,结构紧凑牢固,系列化设计,可简化整机结构,减轻设备重量,调位性能好,安装、调整方便等特点。
